电缆额定电压与电缆芯数之间有什么关系?

2024-01-27 00:00      点击量:213  评论(0人参与)


电缆额定电压与电缆芯数之间有什么关系?

电线电缆那些事 2023-12-01 19:32 发表于上海

点击上方“蓝字”关注我们

1kV及以下对1~5芯线缆的选择条件


一、单芯电缆

线路较长,工作电流较大的回路或水下敷设时,为避免或减少中间接头,或单芯电缆比多芯电缆有较好的综合技术经济时,可选用单芯电缆。

低压直流供电回路,当需要时可采用单芯电缆。

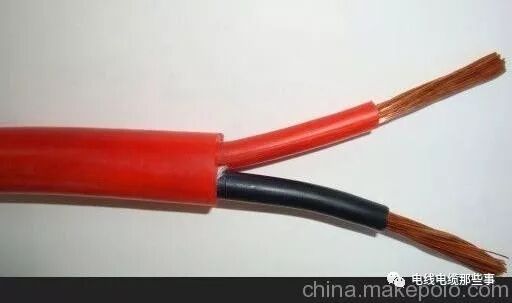

二、2芯电缆

1kV及以下电源中性点直接接地时,单相回路的电缆芯数,当保护线和中性线合用同一导体时,应采用2芯电缆。

直流供电回路,宜采用2芯电缆。

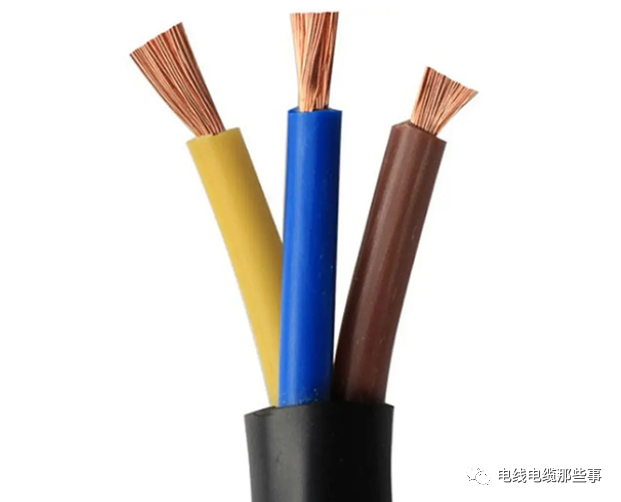

三、3芯电缆

1kV及其以下电源中性点直接接地时,单相回路的电缆芯数为:当保护线和中性线各自独立时,宜采用3芯电缆。

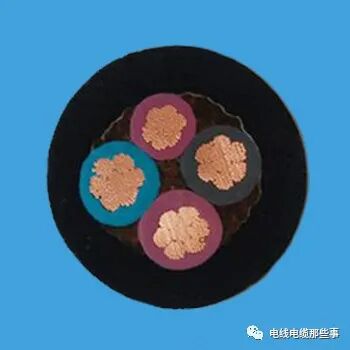

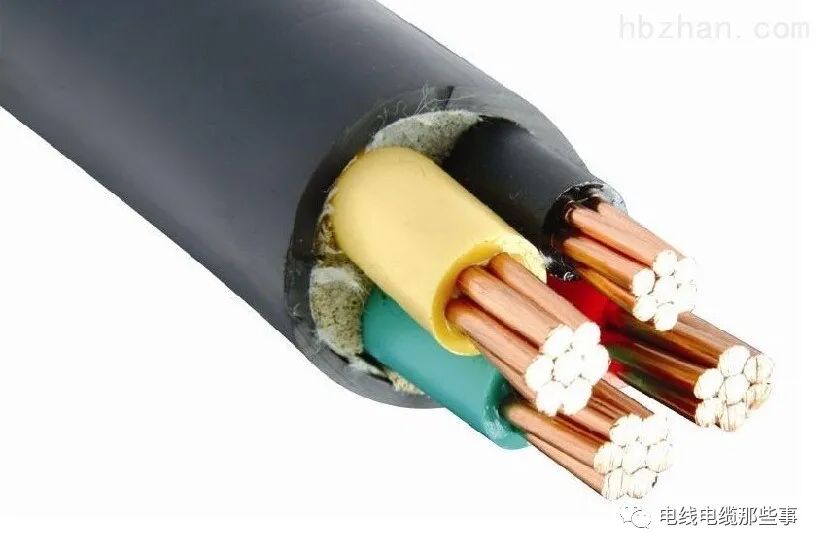

四、4芯电缆

1kV及以下的4芯电缆(3+1电缆),其中的第4芯除作为保护接地外,还要输送电力系统在不平衡电流及短路电流。它的大小由不平衡电流及短路电流来确定,但一般不得小于相线的1/2。

1kV及其以下三相四线制低压配电系统,当保护线和中性线合用同一导体时,应采用4芯电缆,而不得采用3芯电缆加单芯电缆组合成一回路的方式,甚至直接利用3芯电缆的金属护套或铠装层等作中性线的方式。否则,当3相电流不平衡时,相当于单芯电缆的运行状态,容易引起工频干扰。


五、5芯电缆

1kV及其以下的三相四线制低压配电系统,有些安全性要求较高的电气装置配电线路,以及有些既要保证电气安全,又要抗干扰接地的通信中心和自动化设备,宜采用5芯线的TN-C低压配电系统,使保护线(PE线)和中性线(PN线)各自独立,缆芯截面积一般为3大2小或4大1小或5大。

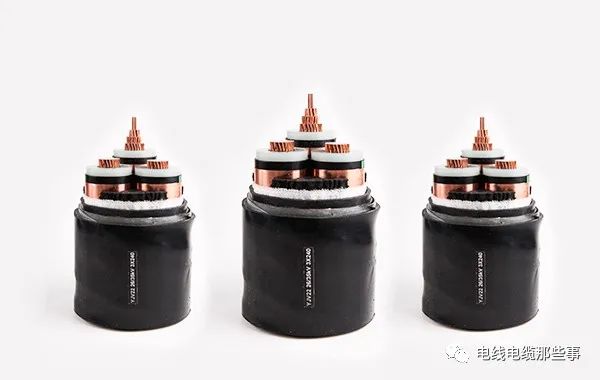

六、中高压电缆芯数的选择

对于3~35kV三相供电回路电缆芯数的选择。当工作电流较大的回路或电缆敷设于水下时,每回路可选用3根单芯电缆;

除上述情况外,应选用3芯电缆,3芯电缆可选用普通统包型,也可选用3根单芯电缆绞合构造型。

对110kV三相供电回路,除敷设于湖、海水下等场所且电缆截面不大时可选用3芯外,每回路可选用3根单芯电缆。

对110kV以上三相供电回路,每回路应选用3根单芯电缆。

电气化铁路等高压交流单相供电回路,应选用2芯电缆或每回选用2根单芯电缆。

高压直流输电系统,宜选用单芯电缆;在湖、海等水下敷设时,也可选用同轴型2芯电缆。
